Ticari araçların dünya çapında hızla elektrifikasyonu ile birlikte, Pil sıvı soğutması modern çağın temel teknolojisi haline geldi Pil Termal Yönetim Sistemleri (BTMS). Elektrikli araçtaki önemli sorun noktalarını etkili bir şekilde giderir (EV) piller, aşırı ısınma gibi, düzensiz sıcaklık dağılımı, ve kısa pil ömrü. TKT, aşırı 12 Araç termal yönetiminde uzun yıllara dayanan deneyim, Lityum iyon pil paketlerinin potansiyelini tam olarak gerçekleştirmek için optimum sıcaklığı korumanın çok önemli olduğunun bilincindedir. Bu makale temel kavramları kapsamlı bir şekilde açıklayacaktır., çalışma prensipleri, avantajlar, ve akü sıvı soğutma uygulamaları, ve TKT'nin bu alandaki başarılı örnek çalışmalarını paylaşın.
Pil sıvı soğutması şu anda elektrikli araç endüstrisindeki en yaygın aktif termal yönetim teknolojisidir. Pil Yönetim Sistemine aittir (BMS) yürütme sistemi. Akü sıvı soğutma sisteminde, Pilin şarj edilmesi ve boşaltılması sırasında üretilen ısı, soğutma plakaları ile doğrudan temas yoluyla değiştirilir, ve daha sonra sıvı soğutma sistemi aracılığıyla aktif olarak dışarıya salınır.. Bu işlem, termal kaçakların önlenmesi ve pil ömrünün sağlanması açısından çok önemlidir.. Temel amacı, pil paketini 10°C ila 45°C arasındaki optimum çalışma sıcaklığı aralığında tutmaktır.. Ve tek tek hücreler arasındaki sıcaklık farkını 5°C dahilinde kontrol edin. TKT'nin teknolojisi 0,5°C'de bile hassas kontrol sağlayabilir.
Faz değiştiren malzemeler ve ısı boruları gibi pasif termal yönetim yöntemlerinden farklı olarak, pil sıvı soğutması aktif bir termal yönetim yöntemidir. Ortam değişikliklerine ve çalışma koşullarına göre pili soğutup ısıtabilir.. Pilin şarj edilmesi ve boşaltılması sırasında oluşan ısıyı etkili bir şekilde emebilir ve dağıtabilir, böylece normal güç çıkışı sağlanır. buna bağlı olarak, pil takımını daha düşük bir sıcaklıkta ısıtabilir. Elektrikli araç aküsü güç yoğunluğunun sürekli iyileştirilmesi ve hızlı şarj teknolojisinin yaygınlaşmasıyla birlikte, pil sıvı soğutması, yüksek güç için yeri doldurulamaz bir çekirdek teknolojisi haline geldi, karmaşık durumdaki ticari elektrikli araçlar.
Ek Bilgiler: Daldırma akü soğutması, yüksek performanslı piller için daha gelişmiş bir sıvı soğutma yöntemidir. Akü hücreleri veya modülleri tamamen özel bir yalıtım sıvısına batırılmıştır., herhangi bir fiziksel engel olmadan soğutucu ile akü yüzeyi arasında doğrudan ısı alışverişine izin verir. Bu yapı, son derece yüksek ısı dağıtım verimliliği ve son derece düzgün bir akü sıcaklık dağılımı sağlar. Dezavantajları arasında sıvının yüksek maliyeti ve sıkı sızdırmazlık gereksinimleri yer alır., uygulamasını öncelikle ultra hızlı şarj ve büyük ölçekli enerji depolama uygulamalarıyla sınırlandırıyor.
Batarya sıvı soğutmanın çalışma prensibi ısı iletimi ve konveksiyonla ısı transferi mekanizmalarına dayanmaktadır.. Tüm süreç, soğutma sıvısının kapalı döngü sirkülasyonudur, esas olarak üç temel adımdan oluşur.
Pil takımının şarj ve deşarj sırasında ürettiği ısı sıvı soğutma plakasına aktarılır, pil ile yakın temas halinde olan, ısı iletimi yoluyla. Soğutucu, sıvı soğutma plakasının içindeki kanallardan akar, ısıyı emmek.
Soğutulmuş soğutucu, bir su pompası tarafından tahrik edilir, radyatöre doğru akar. Radyatör, basınçlı hava soğutması yoluyla ısıyı soğutucudan dış ortama dağıtır., Soğutucu sıcaklığının hızla düşürülmesi ve kullanılabilir duruma getirilmesi.
Soğutulan soğutucu sıvı soğutma plakasına geri akar, kapalı bir döngü oluşturmak, ve yukarıdaki adımlar sürekli olarak tekrarlanır.
Düşük sıcaklıktaki ortamlarda (<0°C), soğutma devresi kapalı, ve PTC ısıtıcısı etkinleştirilir. Isıtılan soğutucu daha sonra sıvı soğutma plakasına taşınır., ısının pil takımına aktarılması, Pil kapasitesinin azalması ve düşük sıcaklıklardan kaynaklanan çalıştırma güçlükleri sorunlarının çözümü.
Bu kapalı devre sistem hassas kontrol sağlar ve genellikle bir pil yönetim sistemi tarafından yönetilir. (BMS) CAN veri yolu aracılığıyla. Akünün yazın serin, kışın sıcak kalmasını sağlar. Elbette, bölgeniz ısıtma modunu gerektirmiyorsa, maliyetten tasarruf etmek için bu özellik devre dışı bırakılabilir.

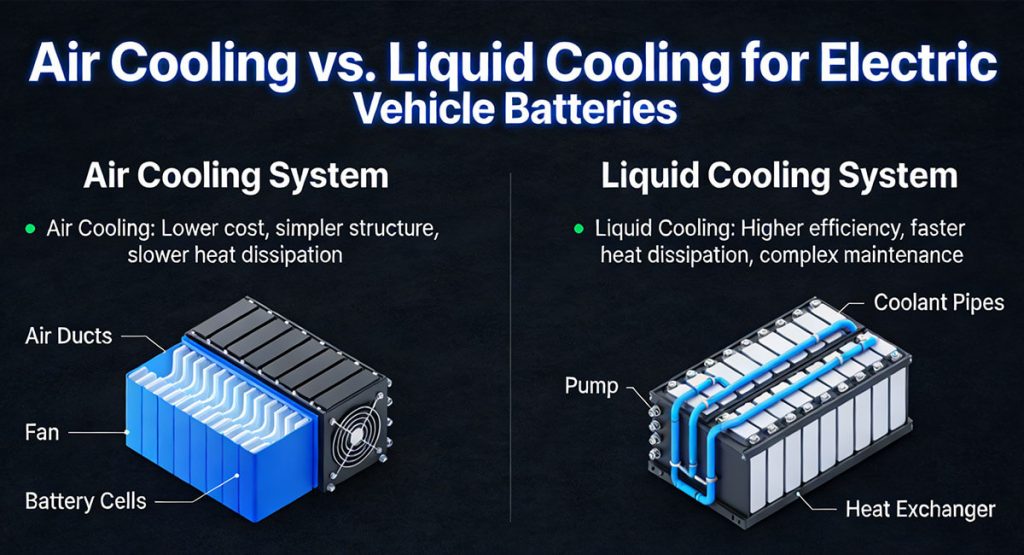

Hava soğutma ve sıvı soğutma, elektrikli araçlarda en yaygın iki aktif soğutma teknolojisidir. Bir soğutma stratejisi seçerken, üreticiler genellikle hava soğutmanın sıvı soğutmaya göre avantajlarını ve dezavantajlarını değerlendiriyor. Havayla soğutma daha basit ve daha ucuzdur, ancak yüksek yüklü uygulamalar için, sıvı soğutma üstün performans sunar.
Ticari uygulamalar için, Modern pillerin yüksek enerji yoğunluğu muazzam miktarda ısı üretir. Hava soğutması bu ısıyı hızlı ve etkili bir şekilde dağıtmakta zorlanıyor, pil ömrünün kısalmasına neden olur. Sıvı soğutma son derece yüksek bir spesifik ısı kapasitesine sahiptir, yapmak 3,000 Isıyı dağıtmada hava soğutmaya göre kat daha verimli. Bu olağanüstü verimlilik, onu elektrikli kamyonlar ve otobüsler için geçerli tek soğutma çözümü haline getiriyor.
| Özellik | Hava Soğutmalı Sistemler | Bataryalı Sıvı Soğutma Sistemleri |
|---|---|---|
| Isı Transfer Ortamı | Hava | Soğutma sıvısı (Su-Glikol, vesaire.) |
| Isı İletkenliği | Düşük (yaklaşık. 0.024 W/m·K) | Yüksek (yaklaşık. 0.4 - 0.6 W/m·K) |
| Sıcaklık Eşitliği | Fakir (Sıcak noktalara eğilimli) | Harika (ΔT ≤ 5°C) |
| Enerji Tüketimi | Ilıman (Hayranlar) | Daha yüksek (Pompalar), ancak kaldırılan Watt başına daha verimli |
| En İyisi | Düşük güçlü EV'ler, ılıman iklimler | Ticari EV'ler, Otobüsler, Ağır Ekipman |
TKT, ile 25 termal yönetim alanında uzun yıllara dayanan deneyim, optimize edilmiş sistem entegrasyon tasarımına sahiptir, sıvı soğutma sisteminin kontrol mantığını etkili bir şekilde basitleştirerek genel üretim ve bakım maliyetlerini azaltır.
Sıcaklık pil ömrünü etkileyen en kritik faktördür. Bu ilişki katlanarak büyüyor. Yüksek sıcaklıklar katı elektrolit ara yüzey filminin kalınlaşmasını hızlandırır, aktif lityum kaybına ve dolayısıyla pilin hızlı bozulmasına yol açar.
Testler, tek bir pil hücresinin çevrim ömrüne sahip olduğunu göstermektedir. 6238 günler (80% kalan kapasite) 23°C'de, Yalnızca 272 günler 55°C'de - sıcaklıktaki 32°C'lik bir artış, 95% pil ömründe azalma.
Pil sıvı soğutması, sabit bir termal ortam sağlayarak bu sorunla doğrudan mücadele eder. Hızlı şarj veya pik yükte çalışma sırasında akünün yüksek sıcaklık stresine maruz kalmasını önler, böylece kimyasal yaşlanma sürecini önemli ölçüde yavaşlatır. Üstelik, Pil hücreleri arasındaki sıcaklık farkının 5°C dahilinde olmasını sağlayarak, aynı zamanda elektrokimyasal kararsızlığı da önler. Aksi halde pil takımının etkin kapasitesini şu şekilde azaltın: 10% ile 30%.

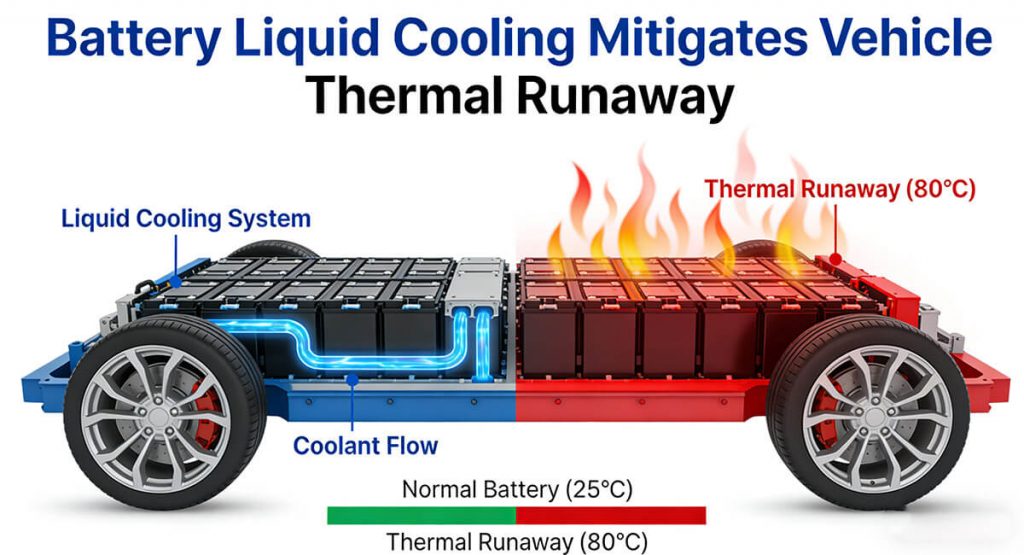

Termal kaçak, elektrikli araç aküleri için en büyük güvenlik tehlikesidir. Lokalize aşırı ısınmanın tetiklediği ekzotermik reaksiyonların zincirleme reaksiyonundan kaynaklanır. (sıcaklıklar anında 800°C'nin üzerine çıkıyor). Pilli sıvı soğutma teknolojisi, yerel ısıyı hızlı bir şekilde emebilir ve gerçek zamanlı sıcaklık izleme yoluyla hızlı soğutma sağlayabilir, Temel olarak termal kaçakları bastırır ve böylece pili korur ve servis ömrünü uzatır.
Pil sıvı soğutma teknolojisi güçlü ölçeklenebilirlik ve uyarlanabilirlik sunar, çeşitli elektrikli araçlarda ve enerji depolama sistemlerinde yaygın olarak kullanılmasını sağlar. Ticari araç sektörünün hızla elektrifikasyonu ile, ağır hizmet tipi elektrikli araçlar için tercih edilen termal yönetim çözümü haline geldi.
Ticari elektrikli araçların yanı sıra, akü sıvı soğutması aynı zamanda süper şarj istasyonlarında da yaygın olarak kullanılmaktadır, veri merkezleri, ve alçak irtifa uçakları. Küresel enerji depolama endüstrisinin hızla gelişmesiyle birlikte, Enerji depolama senaryolarında sıvı soğutma teknolojisine olan talep de patlayıcı bir büyüme yaşıyor.
Ticari araç aküsü sıvı soğutma sistemleri son derece dinamik çalışma ortamları için tasarlanmıştır. Sık sık hızlı şarj-deşarj döngülerine dayanmaları gerekir, şiddetli titreşim, mekanik şok, ve aşırı ortam sıcaklıkları, kompakt kalırken, hafif, ve aracın termal yönetim sistemiyle son derece entegredir. Soğuk plakalar kullanılarak dolaylı sıvı soğutma ana çözüm olmaya devam ediyor, yanıt verme hızına öncelik verme, emniyet, ve kamyonlar için alan kullanımı, otobüsler, ve ağır hizmet tipi elektrikli araçlar.
Enerji depolama pilleri için sıvı soğutma sistemleri, uzun vadeli statik stabiliteye odaklanır. Onların amacı bir hedefe ulaşmaktır 15-20 yıl ömrü, yüksek artıklık, düşük işletme maliyetleri, ve küme düzeyinde sıcaklık bütünlüğü. Dolaylı soğutma ve gelişmiş daldırmalı soğutma teknolojileri yaygın olarak kullanılmaktadır. Gerekli sistem tasarımı sürdürülebilirliği ve uzun vadeli güvenilirliği vurgular, hafif tasarım yerine.
Pil sıvı soğutması önemli performans avantajları sunar, ancak tasarımı ve geliştirilmesi çok sayıda temel zorlukla karşı karşıya kaldı. TKT son yirmi yılda bu zorlukların üstesinden başarıyla geldi:
Temel zorluk, tek tip pil yaşlanmasını ve istikrarlı performansı sağlamak için tek tek hücreler arasındaki sıcaklık farkının ≤5°C dahilinde kontrol edilmesinde yatmaktadır..
Akü sıvı soğutma sisteminin kendisi güç tüketir. Kötü tasarlanmış bir sistem aracın aküsünü tüketebilir, sürüş menzilinin azaltılması. Öyleyse, amaç, enerji tüketimini en aza indirirken soğutma performansını en üst düzeye çıkarmaktır.
Lokalize aşırı ısınma olaylarının yaygın termal kaçak ve yangına dönüşmesini önlemek için sistem hızlı bir şekilde soğuyabilmelidir..
Sistemin kompresörünü entegre etme, yoğunlaştırıcı, elektrikli su pompası, vesaire., Araç titreşimlerine ve aşırı çevre koşullarına dayanabilecek kompakt ve dayanıklı bir üniteye dönüştürmek karmaşık bir iştir.
Tekrarlanan araştırma ve doğrulama yoluyla, TKT entegre iklimlendirme ve BTMS'yi başardı (Vücut Sıcaklığı Yönetim Sistemi) cihazlar. BTMS işlevselliğini otobüs klimasına entegre ederek, hem otobüsün iç kısmının hem de otobüs aküsünün aynı anda soğutulmasını sağlar. Şu anda, bu yeni sistem, ünlü Hintli otomobil üreticisi Olectra'nın ürettiği otobüslerde istikrarlı bir şekilde çalışıyor.
Da kuruldu 1998, TKT, Bataryalı Sıvı Soğutma Sistemleri geliştirmeye ve üretmeye başladı (BTMS) içinde 2014. Sektör lideri tasarım ve üretim yeteneklerinden yararlanıyor, TKT, ticari elektrikli araç akülerine yönelik termal yönetim çözümlerinin lider küresel tedarikçisi haline geldi. Pil sıvı soğutma ürünleri Fortune tarafından takdir edildi 500 BYD ve Tata Motors gibi otomobil üreticileri.
TKT, Olectra'nın elektrikli otobüs ürün serisi için derinlemesine özelleştirilmiş bir batarya sıvı soğutma sistemi geliştirdi, klima ve BTMS işlevlerinin entegre edilmesi. Bu entegre sıvı soğutma sistemi, Olectra elektrikli otobüsler için özel olarak geliştirildi, 10kW soğutma ve 42kW iklimlendirme kapasitesine sahiptir.. Yeni sistem, otobüslerdeki akü bozulmasını etkili bir şekilde azaltabilir ve akü ömrünü çok daha fazla uzatabilir. 30%. Görüntülemek için tıklayın orijinal makale.
TKT, Tata Motors'a elektrikli kamyon aküsü soğutma sistemleri sağladı, önde gelen Hintli otomobil üreticisi. Hindistan'ın sıcak ve nemli iklimine tepki olarak, TKT boru hatları ve radyatörlerin tasarımını optimize etti, sistemin ısı dağıtım verimliliğini artırarak 25% ve elektrikli kamyonların 40°C'nin üzerindeki yüksek sıcaklıktaki ortamlarda stabil çalışmasının sağlanması. Görüntülemek için tıklayın orijinal makale.
Elektrikli araç akü paketleri büyüdükçe ve daha güçlü hale geldikçe, termal güvenlik için sıvı soğutmanın önemi, istikrarlı sürüş aralığı, ve uzun pil ömrü giderek daha belirgin hale geliyor. Hava soğutmayla karşılaştırıldığında, sıvı soğutma daha güçlü ısı dağıtma özellikleri sunar, daha düzgün sıcaklık kontrolü, ticari araçların ihtiyaçlarını daha iyi karşılıyor.
Üzerinde 10 Yılların Deneyimi, endüstri lideri soğutma performansı, ve önde gelen otomobil üreticileriyle kanıtlanmış başarılı işbirlikleri geçmişi, TKT, gelişmiş akü termal yönetimi çözümleri için güvenilir ortağınızdır. Elektrikli araç akü performansınızı optimize etmeye hazır?
