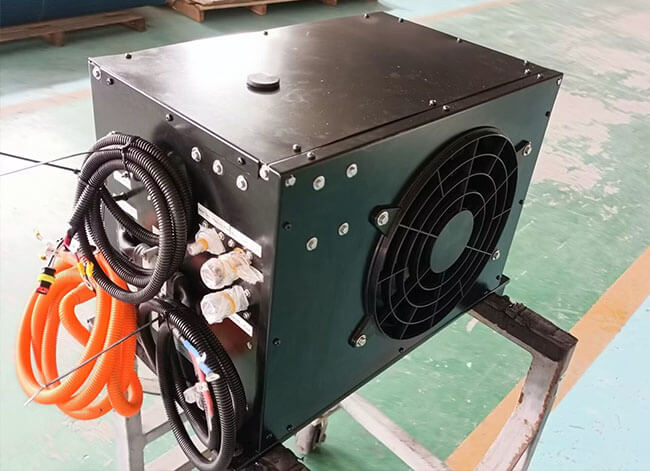

This battery pack thermal management is capable of cooling down DC high-voltage batteries. نطاق جهد البطارية: تيار مستمر 220 ~ 450 فولت / 400~750 فولت / 500~900 فولت.
1. تبريد: 5 كيلوواط
2. يتحكم: التوصيل والتشغيل; يمكن التحكم
3. التحكم في درجة الحرارة: ±0.5 درجة مئوية دقيقة
4. موقف التثبيت: هيكل المقطورة
5. موديل المنتج: 5ق
درجة حرارة التشغيل المثالية للبطارية هي 20 درجة إلى 45 درجة. إذا تم تجاوز درجة الحرارة هذه, سينخفض نطاق القيادة وعمر البطارية بشكل كبير. ما هو أكثر من ذلك, كما أنها قد تؤثر على المعدات المحيطة وتسبب عواقب الاحتراق والانفجار. ولهذا السبب تحتاج السيارات الكهربائية بشكل خاص إلى نظام إدارة حرارة البطارية, والذي نسميه أيضًا BTMS أو مبرد البطارية أو نظام تبريد حزمة البطارية.
إذا كانت البطارية أقل من درجة الحرارة هذه, سيصبح نشاط التفاعل الكهروكيميائي ضعيفًا وسيقل أداء البطارية بشكل كبير. حتى أنه قد يقطع الطاقة مباشرة. يمكن لمنتجنا تسخينه, لذلك نسميها تسخين البطارية أو سخان البطارية.
الشاحنات لديها أنماط مختلفة من أساليب التصميم, وبالتالي, يمكن أن يختلف تصميم أنظمة الإدارة الحرارية للبطارية للشاحنة. يمكن أن يخرج الهواء من الأعلى أو من الجانب. سنقوم بالتصميم وفقًا للوضع الفعلي للعميل. تمتلك TKT حلاً مثبتًا لنظام الإدارة الحرارية للبطارية.
ملحوظة: إنه جزء قابل للتخصيص بدرجة كبيرة ويمكننا أن نجعله يتوافق تمامًا مع مواصفات العميل. ويمكن تحقيق كل من التبريد والتدفئة.
▲أكثر من 10 سنوات من إثبات السوق, زيادة 200,000 الوحدات العاملة في جميع أنحاء العالم, مع الجودة والأداء المعترف بها على نطاق واسع في جميع أنحاء العالم.
▲تصميم حاصل على براءة اختراع لتوفير تبريد/تدفئة أعلى بوزن أقل;
▲تدفق أكبر لسائل التبريد للحفاظ على درجة حرارة البطارية في أقصر درجة حرارة;
▲يمكن التحكم لتجنب التشغيل الخاطئ لتلف حزمة البطارية;
▲اعتماد الأجزاء الكهربائية IP67, مثل الضاغط الكهربائي, مضخة مياه, موصلات إلخ;
▲تصميم سريع OEM/حسب الطلب (1 شهر);
▲تحكم دقيق في درجة الحرارة (0.5 أنت. سي);

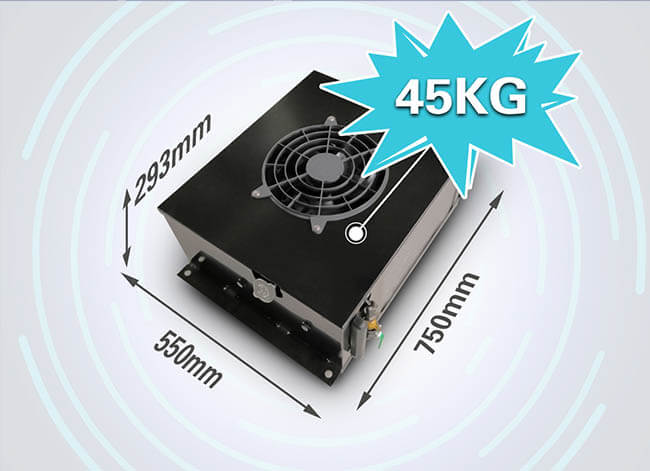

| موديل المنتج | 5ق – اي في تي |
| طلب | شاحنة كهربائية BTMS |
| قدرة التبريد | 5كيلوواط ~ 6 كيلوواط |
| حسب الطلب | البعد/ تبريد/ التدفئة إلخ. |
| الجهد االكهربى | 240-750V |
| تدفق | 45-75لتر/دقيقة |
| موقع التثبيت | جبل الجانب إلخ. |
على مدى 10 سنين, قامت TKT بتصميم وتصنيع نظام تبريد حزمة البطارية وفقًا لمتطلبات عملاء OEM المختلفين, مثل بي واي دي, Yutong و Golden Dragon في الصين, وتاتا موتورز في الهند, دايو في كوريا والأسواق الخارجية الأخرى. قدرة التبريد وقدرة التدفئة لنظام الإدارة الحرارية للبطارية(BTMS) تتراوح من 3 إلى 10 كيلو وات حسب متطلبات العميل, والتي يمكن أن تلبي متطلبات المركبات التجارية المختلفة حتى لو وصلت درجة الحرارة المحيطة 60 درجة مئوية أو -20 درجة مئوية. تقوم TKT أيضًا بتصنيع مبرد البطارية المثبت على السقف, مبرد البطارية المثبت على الجانب ومبرد البطارية المثبت على الهيكل وفقًا لمتطلبات العملاء المختلفين.
“دراسة حالة الإدارة الحرارية لبطارية السيارة الكهربائية - قصة مخصصة لـ Fortune 500” انقر للقراءة (موصى به للغاية)
لفائف المكثف, مروحة المكثف, خزان المياه, مضخة مياه, مبادل حراري, ضاغط كهربائي, لوحة التحكم, يمكن الوحدة, صمام توسع, إلخ.
يقوم نظام المكثف بتبريد سائل التبريد وتقوم مضخة الماء بتشغيل سائل التبريد من خلال نظام BCS ونظام هيكل البطارية لتحرير الحرارة الناتجة عن مجموعة البطارية.
تأسست TKT HVAC في 1998, مع 25 مهندسين حاصلين على درجة الماجستير والدكتوراه, 480 العمال مع 4-8 سنوات من الخبرة في التجميع, و 85 البلدان لتزويدك بخدمة ما بعد البيع المثالية. أكثر من 210 براءات الاختراع و CE, شهادات EMI/EMC للمنتجات الرئيسية.
TKT هو ISO 9001:2015 مصنع معتمد مع أكثر من 210 براءات الاختراع لمكونات وأنظمة السيارات, و م, شهادات EMI/EMC للمنتجات الرئيسية.
المواد المستخدمة في جميع منتجات TKT هي علامات تجارية معترف بها عالميًا. ابحث عن بيتزر, بوك, دانفوس, الرمل, فاليو, ألكو وجوديير. إننا نصر على استخدام الأنابيب النحاسية وألواح الألومنيوم مما يجعل المنتجات أكثر متانة ويطيل عمرها الافتراضي.
توفر TKT خدمات تعاون OEM لأفضل الشركات في العالم 500 شركات مثل تاتا (الهند). وتشمل المشاريع بشكل رئيسي مكيفات الهواء للحافلات, أنظمة تبريد البطارية, إلخ.
TKT يحتفظ بفريق مهندس 135 أعضاء, مثل مهندس التصميم, مهندس هيكل, مهندس كهربائي, مهندس اختبار, EMI/EMC Engineer, مهندس بعد المبيعات إلخ., ولديه القدرة الكاملة لمكيف الهواء الحافلة وتصميم الأجزاء, تطوير, الاختبار والشهادات.
لدى TKT فريق ما بعد البيع ذو خبرة في الصين وحول العالم, تقديم الخدمة المحلية في 85 البلدان والدعم الفني واسعة النطاق بعد البيع.
| صورة (اضغط للتكبير) |
طلب | تبريد سعة |
حسب الطلب |
|
8آر/8 إس |
11-12م الكهربائية حافلة BTMS |
تبريد 8-10 كيلو واط
تسخين 6-10 كيلو واط |
البعد/
تبريد/ التدفئة |
|
5آر/5 إس |
9-10م الكهربائية حافلة BTMS |
تبريد 5-6 كيلو واط
التدفئة 3KW |
البعد/
تبريد/ التدفئة |
|
3ص/3س |
6-7م الكهربائية حافلة BTMS |
تبريد 3-4 كيلو وات
التدفئة 1-2KW |
البعد/
تبريد/ التدفئة |
|
5S-EVT |
كهربائي شاحنة BTMS |
تبريد 5-6 كيلو واط
التدفئة 3KW |
البعد/
تبريد/ التدفئة |
|
3R-EVHE |
كهربائي المعدات الثقيلة BTMS |
تبريد 3-4 كيلو وات
التدفئة 1-2KW |
البعد/
تبريد/ التدفئة |
|
3S-EVHE |
كهربائي المعدات الثقيلة BTMS |
تبريد 3-4 كيلو وات
التدفئة 1-2KW |
البعد/
تبريد/ التدفئة |
